Lámpara Led Acuario Marino
Publicado el miércoles 9 de marzo de 2011, hace 5029 días. AcuariosOpinionDestacados

Después de mucho leer y después de encontrar montones y montañas de información en Internet sobre iluminacion led en acuarios de arrecife me he decidido.

Me he animado a la fabricación de una lámpara led para mi nuevo proyecto de acuario de 330 litros.

Utilizar un led de alta potencia en estos días supone usar un emisor de luz mucho más eficiente que cualquier otro, con una relación consumo potencia emitida brutal.

Por lo tanto se ahorra en electricidad, se reduce la temperatura del acuario y se evita reemplazar los tubos T5 o lámparas HQI cada poco tiempo.

Yo vengo de utilizar lámparas ATI T5: un total de 10 tubos de 54w en mi actual acuario de 600 litros, el consumo (540w) y la temperatura son notables, hay que pensar que están conectados unas 9 horas al día.

Además tengo que cambiar los tubos cada 6-9 meses, unos 150€.

Pero no solamente importa la cantidad de luz o la potencia, también el tipo de luz que se ofrece es muy importante en el acuario marino, así que la elección de los diodos adecuados es vital.

Existen muchos ejemplos en la red, pero me gustaría escribir mi propia experiencia con todo esto.

Todo lo que voy a montar está extraído de experiencias mas o menos demostradas y de su uso ya extendido en algunas lámparas comerciales.

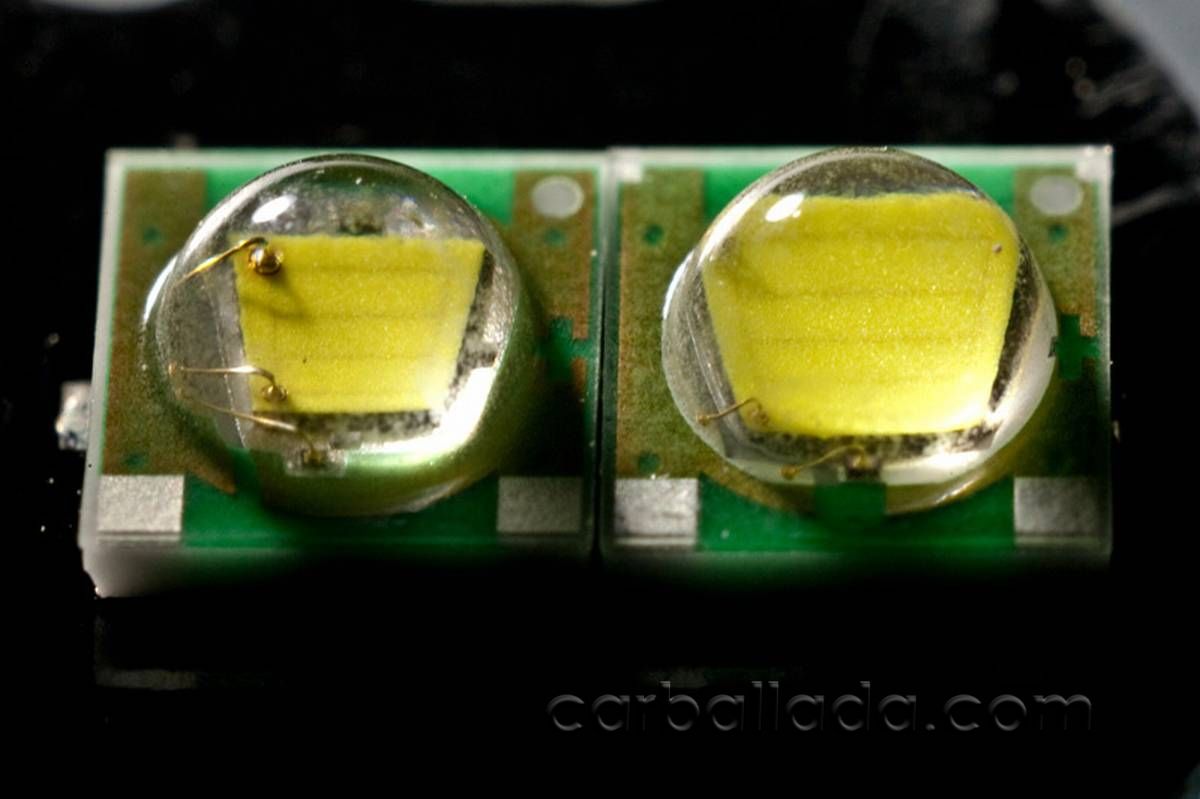

Está demostrado el uso de leds de la marca Cree de los tipos XPG y XPE mezclados en un 50% en formatos Royal Blue y Cool White.

Por ejemplo en los post de ReefCentral LED Color Aesthetics: The Emperor’s got no clothes. Or does he? o Lets See SPS LED Tanks! se han observado unos buenos crecimientos en SPS y mantenimiento de LPS sin problemas en acuarios de arrecife tras varios meses de uso.

El único problema de los Cree es su precio, alrededor de los 6€ por unidad.

También parece adecuado el uso de los más económicos leds HKLed con unas grandes promesas sobre sus características realmente alucinantes.

Así que haré una lámpara híbrida, con leds de los dos fabricantes.

Un entorno perfecto para comparar sus cualidades y ademas teniendo siempre en mente que fácilmente se puedan sustituir algunos elementos para acabar utilizando solamente una de las dos marcas si es necesario, imagina con cual me quedaría.

Me gusta la idea también se mezclar diferentes fuentes de luz con parámetros diferentes, entiendo que será una mayor riqueza en el espectro.

Para la fabricación de mi lámpara utilizaré cuatro disipadores térmicos de 190 x 300 x 50mm y cuatro fuentes de alimentación Meanwell ELN-60-48-D (dimeables desde el Profilux por canales 1-10v).

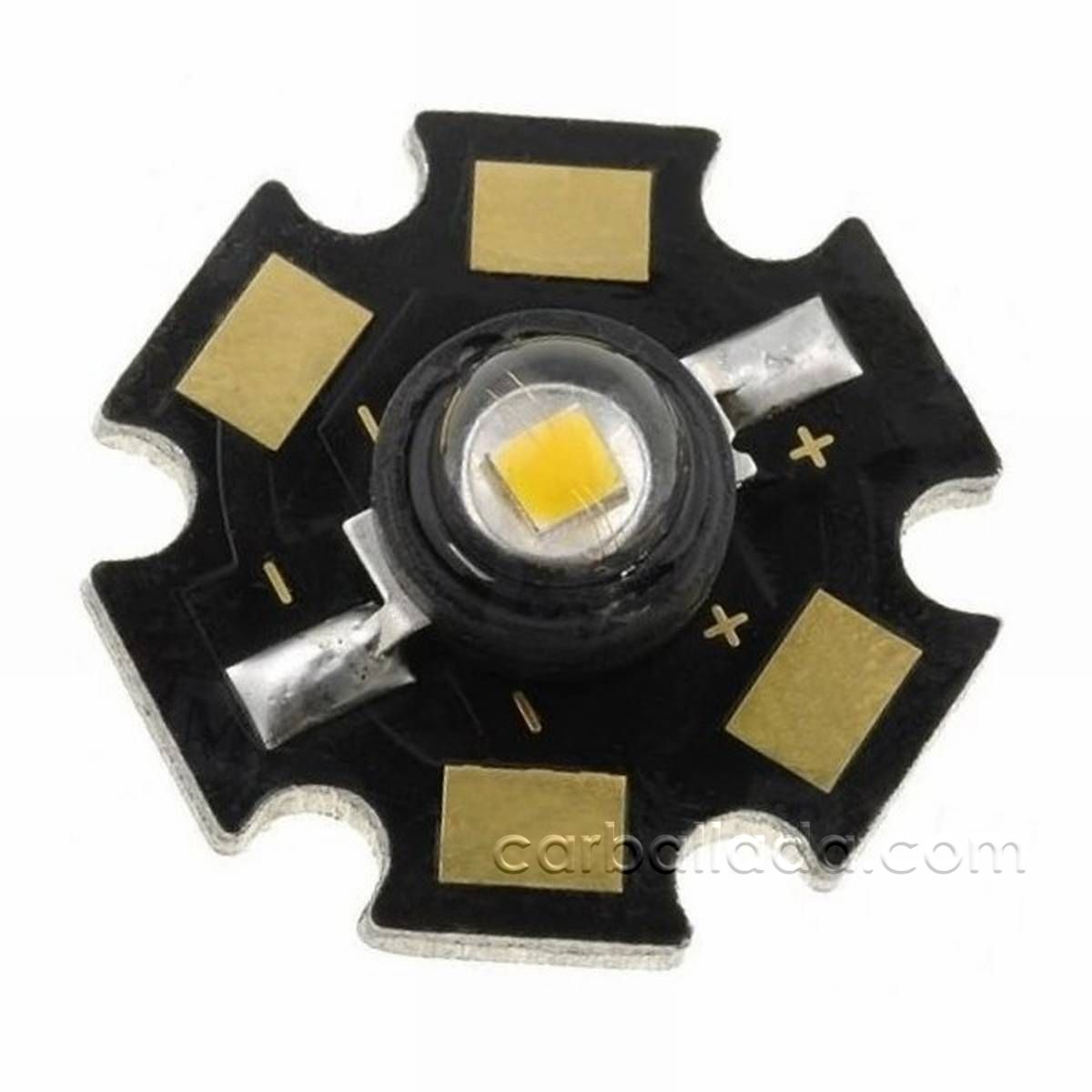

Un total de 72 leds de 3w distribuidos de la siguiente manera:

  • 24 HKLed Cool White 15.000ºK 750mA 170-190 lumens (canal1)
  • 8 HKLed Extreme Blue 450-455nm 750mA 40-60 lumens (canal2)
  • 16 HKLed Royal Blue 455-460nm 750 mA 40-60 lumens (canal2)
  • 12 Cree XPG R5 Cool White 8,300ºK – 5,000ºK 1500mA de 140 lumens a 400(canal3)
  • 12 Cree XPE L1 Royal Blue 1000 mA 450-465 (canal4)

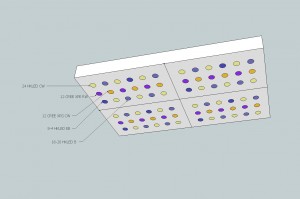

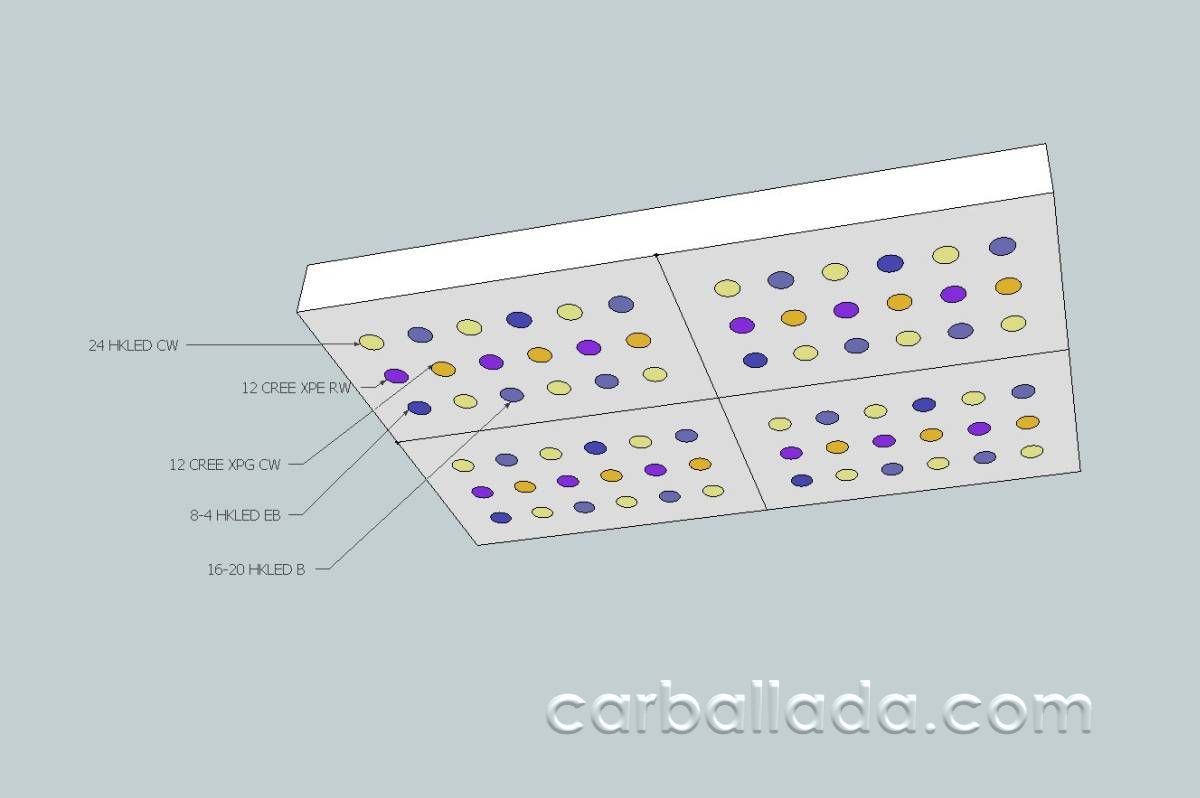

La idea es utilizar un canal dimeable por cada tipo de led, cuatro canales en total.

Agruparé los HKLed azules en una sola fuente y manejaré todos los HKLed en dos series de 12 en paralelo para cada fuente, un total de 48 unidades.

Los Cree estarán agrupados en 12 por fuente para poder exprimir toda su potencia si es necesario.

Todos los diodos irán equipados con ópticas ya que es un acuario de 60 cm de profundidad.

En el caso de los Cree serán ópticas Carclo 10196 y optic holder 10425 con unos 35° y en los HKLed serán ópticas de 20mm y 60º.

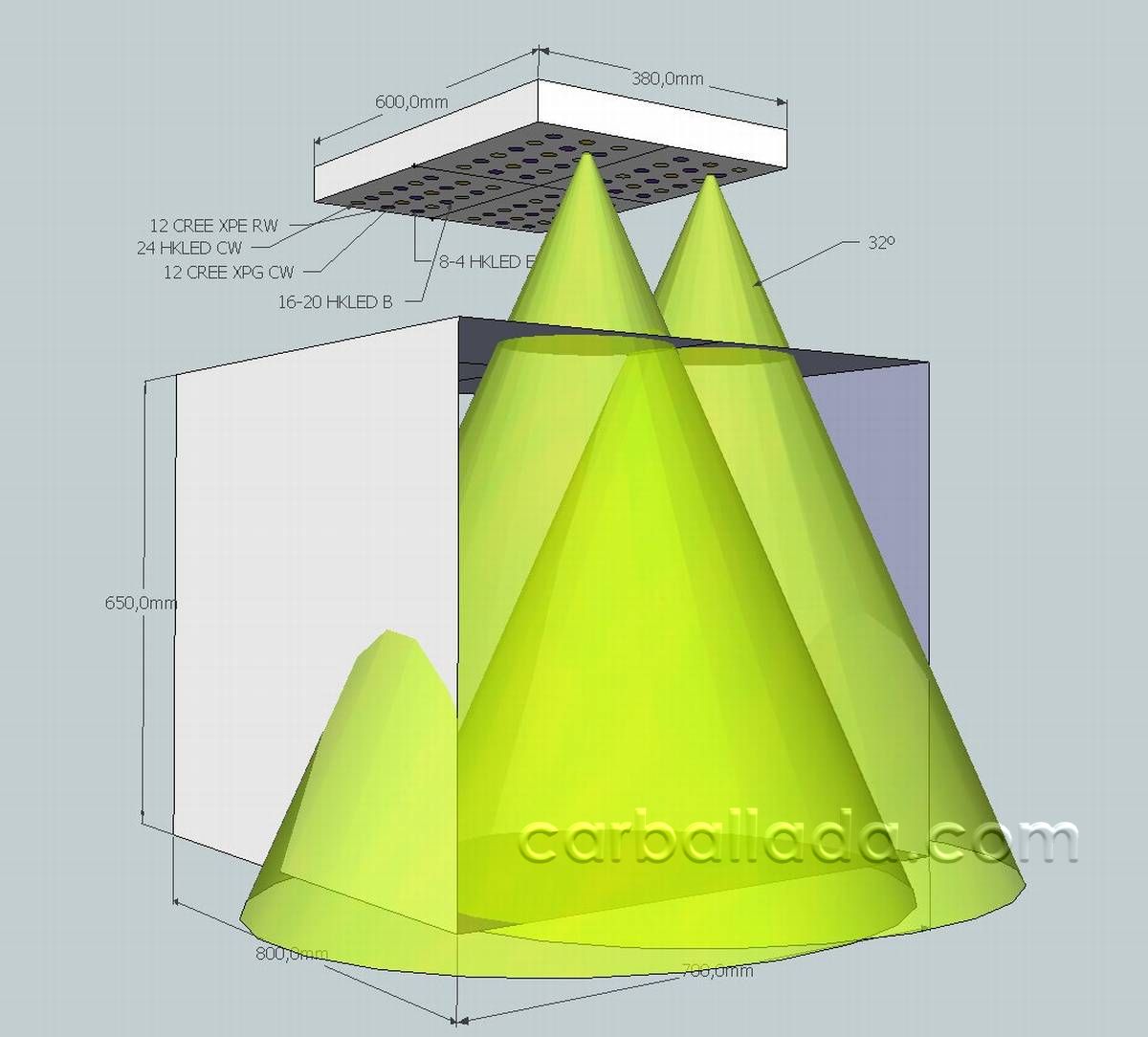

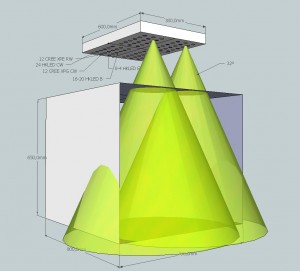

He realizado un pequeño estudio de la proyección teórica de las ópticas.

También he conseguido un termómetro digital con mi viejo conocido DS18B20 que funciona a 12 voltios para monitorizar la temperatura y unos interesantes interruptores termostáticos KSD301 que desconectaran todos los leds si la temperatura sobrepasa los 85º (idea de la casa).

Evidentemente todo lo demás también está de camino: fusibles, pasta térmica para pegarlos, cables, etc…

Todavía estoy esperando parte del material, hay una fuerte demanda de este tipo de material, ya iré contando según llegue.

El material está comprado en ebay.comshoptronica.es y cutter.com.au
