Lámpara Led Reef (v2)
Publicado el domingo 15 de mayo de 2011, hace 4962 días. AcuariosOpinionDestacados

Empecé este proyecto de lámpara led para el nuevo acuario hace ya unos meses y desde entonces he sufrido la rigurosidad de Murphy y la de mi propio desconocimiento.

La primer parte del proyecto la contaba en este post, sobretodo la más teórica, las ideas iniciales que se han ido transformado durante estos meses.

En su construcción hubo ciertos cambios, he tenido que adaptar la fabricación y el resultado todavía lo estoy evaluando.

Los cambios más importantes han sido sobre el número de leds y la marca.

Pero bueno, voy a tratar de hacer un histórico de cómo ha ido la fabricación de esta pantalla, primero la instalación de los disipadores y luego a pegar los LED y empezar con las primeras series


Primeras pruebas de encendido de las primeras series de los leds chinos

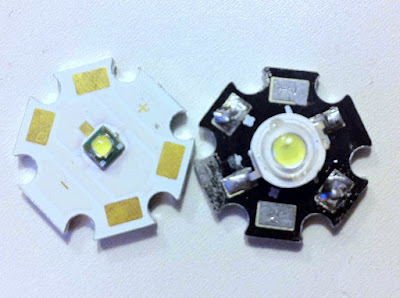

Comparación física entre los HKLed (derecha) y los Cree (izquierda).

Luego fueron las siguientes series, las ópticas y el cableado de todo.

Y las primeras pruebas de encendido de todo

Y la prueba en real en la tienda Furious Fish sobre el tanque de esquejes.

Esta prueba fue la primera señal de que no era suficiente luz, no daba bastante chicha a simple vista y eso comparando con un HQI de 250w en un tanque de solamente 40cm.

Así que sobre el proyecto original amplié el número y tipo de led con la siguiente configuración final:

Cree

  • 24 XPG Cw 650mA (12 a 30º y 12 a 60º)
  • 24 XPE Cw 650mA (a 60º)
  • 12 XPE Rb 650mA (a 30º)

HKled

  • 24 Cw 650mA (a 60º)
  • 36 Rb-Eb 650mA (a 60º)

Eso son en total 120 leds (60 Cree y 60 chinos) de los cuales son 72 blancos (48 Cree + 24 HK) y 48 azules (12 Cree + 36 HK)

Y comienza la instalación de los nuevos después de esperar casi tres semanas a que lleguen de Australia

Con todo el cableado y las ópticas puestas, primeras pruebas de encendido.

El consumo inicial después de añadir todos los diodos fué de 1.8A aproximadamente, eso son unos 400 watios.

Después de quemar una fuente Meanwell imagino que por tener poca refrigeración en ellas al estar muy juntas, rebajo las potencias iniciales en cada fuente que estaban en 1.5A a 1.3A y el consumo general es de 1.4A, eso son unos 300watios y algo más.

Las mediciones en lux (que no sirven de mucho) tomadas por reflexión a unos dos metros daban inicialmente unos 13klux y con la configuración nueva a tope (1.8A) llegamos a 22klux y ahora está en unos 18klux.

Quiero destacar las últimas ópticas que estoy utilizando, me parecen una pasada, son las LL01CR‐DF60L‐M y las venden en cutter para los XP-E y XP-E.

Los utilizo en los últimos leds que he añadido ahora al final, en la última foto son las ópticas más pequeñas y más iluminadas.

Me han gustado por que son económicas (a 1AU$) y llevan la óptica y el holder en una única pieza de 10mm, en concreto el modelo LL01CR‐DF60L‐M es el de 60º.

Dejo aquí el link al data sheet.

En instalaciones con mucha densidad y utilizando pcb de 10mm pueden ser una solución, igualmente en pcb de 20mm también quedan muy ordenados y sobresalen muy poco sobre el led.

Ahora la pantalla ya está situada encima del acuario y la primera impresión es muy buena, ya veremos como evolucionan las piezas.
